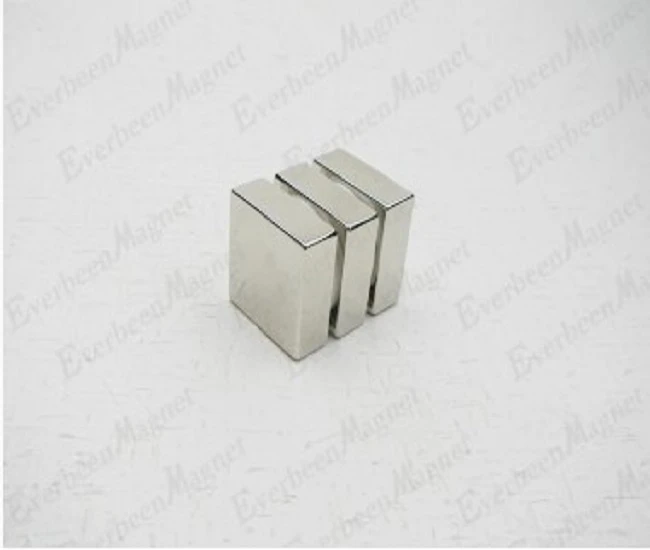

مغناطيس كتلة النيوديميوم المطلي بالنيكل
مغناطيسات دائمة -من النيوديميوم الملبد -الحديد-البورون (NdFeB) مصممة هندسيًا بدقة، ومزودة بطبقة حماية عالية -من النيوديميوم-Cu-Ni ثلاثي-طبقة واقية. تم تصميمه للمحركات الكهربائية عالية الكفاءة-، والأتمتة الصناعية، وأجهزة الاستشعار الدقيقة، وتركيبات التحمل -الثقيلة التي تتطلب أقصى كثافة تدفق مغناطيسي واستقرار صارم للأبعاد.
مغناطيس كتلة النيوديميوم المطلي بطبقة عالية من النيكل-Cu-Ni (NdFeB) عالي الأداء
مغناطيسات دائمة -من النيوديميوم الملبد -الحديد-البورون (NdFeB) مصممة هندسيًا بدقة، ومزودة بطبقة حماية عالية -من النيوديميوم-Cu-Ni ثلاثي-طبقة واقية. تم تصميمه للمحركات الكهربائية عالية الكفاءة-، والأتمتة الصناعية، وأجهزة الاستشعار الدقيقة، وتركيبات التحمل -الثقيلة التي تتطلب أقصى كثافة تدفق مغناطيسي واستقرار صارم للأبعاد.
نظرة عامة على المواصفات الفنية
|
المعلمة |
تفاصيل المواصفات |
|
تكوين المواد |
النيوديميوم الملبد-الحديد-البورون (NdFeB) |
|
الدرجات المغناطيسية المتاحة |
N35 إلى N52، N35M-N50M، N35H-N48H، N35SH-N45SH، N28UH-N40UH، N28EH-N38EH |
|
طلاء وقائي |
التحليل الكهربائي Ni-Cu-Ni (نيكل-نحاس-نيكل) |
|
سمك الطلاء |
10 -- 25 um (اجتاز 24 -- 96 h اختبار رش الملح المحايد / SST) |
|
الأعلى. درجة حرارة التشغيل |
80 درجة مئوية إلى 200 درجة مئوية + (حسب الدرجة) |
|
التسامح الأبعاد |
قياسي +/- 0.05 مم إلى +/- 0.10 مم (يتوفر طحن دقيق حتى +/- 0.02 مم) |
|
كثافة |
7.4 -- 7.6 جم/سم^3 |
|
اتجاه المغنطة |
من خلال السُمك، أو الطول، أو العرض، أو أنماط{0}متعددة الأقطاب المخصصة |
درجة الحرارة المرجعية
لمنع إزالة المغناطيسية الحرارية، حدد سلسلة درجات الحرارة المناسبة بناءً على بيئة العمل القصوى للتطبيق الخاص بك:
|
الطبقة الحرارية |
أقصى درجة حرارة التشغيل |
الإكراه الجوهري (Hcj) |
التطبيقات الأولية |
|
قياسي (سلسلة N) |
<= 80 deg.C |
>= 12,000 أوه |
عقد التركيبات والإلكترونيات الاستهلاكية وأجهزة الاستشعار |
|
سلسلة م |
<= 100 deg.C |
>= 14,000 أوه |
محولات الطاقة الصوتية، المحركات المتدرجة |
|
سلسلة H |
<= 120 deg.C |
>= 17,000 أوه |
الأتمتة الصناعية، المحركات المؤازرة |
|
سلسلة ش |
<= 150 deg.C |
>= 20,000 أوه |
محركات جر للمركبات الكهربائية،-دوارات عالية السرعة |
|
سلسلة يو اتش |
<= 180 deg.C |
>= 25,000 أوه |
أجهزة استشعار السيارات، محركات البيئة القاسية |
|
سلسلة إه |
<= 200 deg.C |
>= 30,000 أوه |
المحركات الفضائية، ومولدات درجات الحرارة العالية-. |
مصفوفة الأداء المغناطيسي حسب الدرجة
الصف المتبقي (Br، Gauss) ماكس. منتج الطاقة ((BH)max, MGOe) الإكراه (Hcb, Oe) الإكراه الجوهري (Hcj, Oe)
|
درجة |
الثبات (Br، غاوس) |
الأعلى. منتج الطاقة ((BH)max، MGOe) |
الإكراه (سداسي كلورو البنزين، أوي) |
الإكراه الجوهري (Hcj، Oe) |
|
N35 |
11,700 -- 12,200 |
33 -- 36 |
>= 11,000 |
>= 12,000 |
|
N38 |
12,200 -- 12,500 |
36 -- 38 |
>= 11,000 |
>= 12,000 |
|
N40 |
12,500 -- 12,800 |
38 -- 41 |
>= 11,000 |
>= 12,000 |
|
N42 |
12,800 -- 13,200 |
40 -- 43 |
>= 11,000 |
>= 12,000 |
|
N45 |
13,200 -- 13,700 |
43 -- 46 |
>= 11,000 |
>= 12,000 |
|
N48 |
13,800 -- 14,200 |
46 -- 49 |
>= 10,500 |
>= 12,000 |
|
N50 |
14,100 -- 14,500 |
48 -- 51 |
>= 10,500 |
>= 15,000 |
|
N52 |
14,400 -- 14,800 |
50 -- 53 |
>= 10,000 |
>= 15,000 |
الخصائص الهندسية الأساسية
كثافة طاقة مغناطيسية فائقة واستقرار حراري
الحد الأقصى لعزم الدوران وإخراج الطاقة:يوفر NdFeB الملبد أعلى كثافة طاقة بين جميع المواد المغناطيسية الدائمة التجارية.
تصميم البصمة المدمجة:يتيح استخدام الدرجات العالية (N48 إلى N52) لمهندسي التصميم تقليل وزن المكونات وحجم الهيكل في محركات BLDC والمشغلات المغناطيسية دون تقليل إجمالي خرج التدفق المغناطيسي.
حماية إزالة المغناطيسية الحرارية:يتم تصنيع العناصر الأرضية النادرة الثقيلة (HREE) مثل الديسبروسيوم (Dy) أو التيربيوم (Tb) عبر تقنية Grain Boundary Diffusion (GBD) للحفاظ على قوة قسرية جوهرية عالية (Hcj) تحت الأحمال الحرارية الثقيلة.
حماية ثلاثية متقدمة -طبقة Ni-Cu-Ni للسطح
النيوديميوم الملبد مسامي وغني بالحديد-، مما يجعله عرضة للتدهور بسبب الرطوبة بدون طلاء.
فلاش النيكل الداخلي (3 -- 5 أم):يوفر قوة التصاق مباشرة على الركيزة.
النحاس المتوسط (5 -- 10 أم):يشكل حاجزًا مطاوعًا-غير مسامي ضد اختراق الرطوبة.
النيكل الخارجي اللامع (5 -- 10 أم):يوفر تشطيبًا معدنيًا نظيفًا مقاومًا للتآكل الميكانيكي والاحتكاك الآلي في التعامل.
أداء التآكل:اجتاز بنجاح 24 -- 96 ساعة اختبار رش الملح المحايد (SST) واختبار طنجرة الضغط (PCT).
الآلات الدقيقة والتسامحات الضيقة
تقطيع الأسلاك المتعددة الماسية-:يضمن الحصول على سطح أملس و-تحديد حاد للحواف.
الحد الأدنى من فجوة التردد:تضمن التفاوتات الهندسية الضيقة (+/-0.05 مم قياسي، +/- 0.02 مم مخصص) عدم وجود فجوة في الجلوس في فتحات الدوار الدقيقة، ومرفقات المستشعر، وأدوات التثبيت.
قدرات تخصيص OEM
هندسات مخصصة:ألواح مستطيلة، أو كتل، أو فتحات غاطسة/متعاكسة، أو فتحات، أو شطب، أو زوايا نصف قطرها.
مغنطة مخصصة:من خلال السُمك أو الطول أو العرض، بالإضافة إلى أنماط التمغنط المنحرفة أو المتعددة-الأقطاب.
الطلاءات المتخصصة:إيبوكسي (أسود/رمادي)، أو زنك (زنك)، أو ذهبي (Au)، أو باريلين لبيئات المعالجة الطبية أو البحرية أو الكيميائية.
التطبيقات الصناعية
المحركات والمولدات الكهربائية:أعمدة الدوار لمحركات التيار المستمر بدون فرش (BLDC)، ومحركات الدفع الخطية، والمحركات المؤازرة، ومولدات توربينات الرياح.
أجهزة الاستشعار والأتمتة:مكونات ذات موثوقية عالية لأجهزة التشفير المغناطيسية، ومفاتيح القرب، ووحدات استشعار تأثير Hall-.
القابضة الصناعية والفصل:وحدات التثبيت-الثقيلة، والقابضات الآلية الآلية، والفواصل الحديدية المغناطيسية-.
الكهربائية-الصوتيات والطبية:وحدات التشغيل الدقيقة في محولات الطاقة الصوتية والمحركات وأنظمة الأجهزة الطبية المتخصصة.
التصنيع وضمان الجودة والامتثال
الصهر بالحث الفراغي والطحن النفاث:يتم صهر المواد الخام ذات السبائك الدقيقة- وسحقها إلى 3 -- 5 جزيئات مجهرية.
الضغط الميداني والتلبيد:تتم محاذاة المساحيق في مجالات مغناطيسية عالية، ويتم ضغطها على البارد -بشكل متساوي الاستاتيك (CIP)، ويتم تلبيدها بدرجة حرارة أعلى من 1000 درجة مئوية في أفران التفريغ.
فحص الجودة متعدد -المراحل:
الاختبار المغناطيسي:تم التحقق من Br وHcb وHcj و(BH)max من خلال Hysteresis Graph وملفات Helmholtz.
علم قياس الأبعاد:تم الفحص عبر CMM، والميكرومترات الرقمية، والمقارنات البصرية.
طلاء النزاهة:تم فحصه من خلال اختبار رش الملح (SST) وأنظمة فحص الرؤية التلقائية بحثًا عن عيوب السطح.
الامتثال التنظيمي العالمي:معتمد بالكامل بموجب أنظمة إدارة الجودة ISO9001 وIATF16949. 100% المتوافق مع معايير RoHS وREACH.
تغليف الصادرات والدعم اللوجستي
التغليف المحمي للشحن الجوي:معزولة بالكامل بصفائح حديدية لتلبية تعليمات التعبئة IATA 953 متطلبات انبعاث المجال المغناطيسي (<0.00525 Gauss at 15 feet).
الشحن البحري والسريع:فراغ-محكم الغلق في عبوة مضادة-للصدأ مع فواصل بلاستيكية بين الكتل المغناطيسية للتعامل الآمن أثناء النقل.
أوقات الإنتاج:
النماذج الأولية والعينات:7 إلى 10 أيام
أوامر الإنتاج الضخم:15 إلى 25 يومًا
